Descripción general del producto

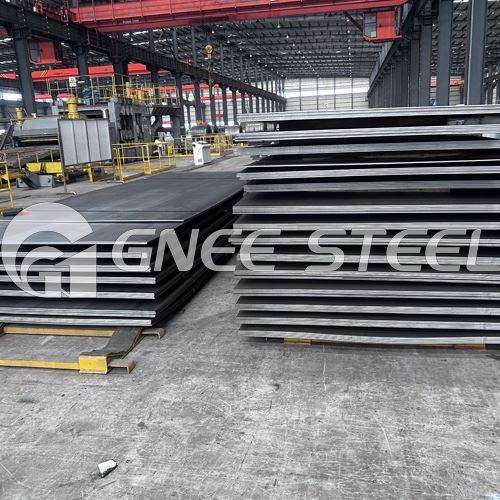

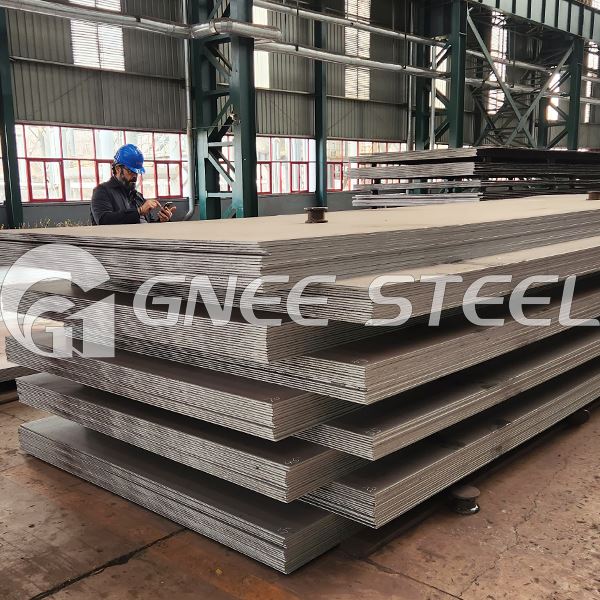

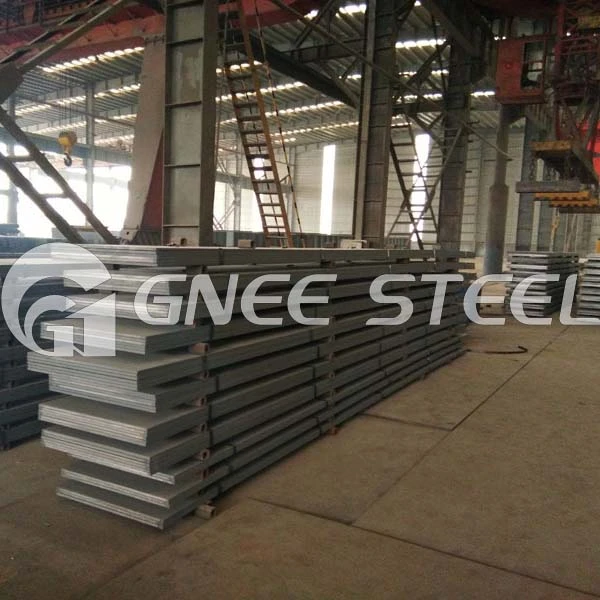

La placa de acero ASTM A515 Grado 60, Grado 65 y Grado 70 es una placa para recipientes a presión de acero al carbono fabricada según los estándares ASTM A515 / ASME SA515 para servicios de temperatura intermedia y elevada. Proporciona resistencia, soldabilidad y estabilidad dimensional confiables para calderas, recipientes a presión, intercambiadores de calor y equipos de procesos industriales.

Especificaciones técnicas

Artículo	Especificación
Grado del producto	ASTM A515 Grado 60 / Grado 65 / Grado 70
Estándar	ASTM A515/ASME SA515
Espesor	6–300 milímetros
Ancho	1.000–4.000 milímetros
Longitud	3.000–18.000 milímetros
Condiciones de entrega	Laminado (AR), Normalizado (N), Laminado Normalizado (NR) bajo pedido
Tipo de borde	Borde fresado (ME), borde recortado (TE)
Condición de la superficie	Laminado en caliente, granallado y pintado bajo pedido

Composición química

Placas para recipientes a presión ASTM A515
Elemento		Gr. 60	Gr. 65	Gr. 70
C máximo	t Menor o igual a 1"	0.24	0.28	0.31
	1"< t ≤2"	0.27	0.31	0.33
	2"< t ≤4"	0.29	0.33	0.35
	4"< t ≤8"	0.31	0.33	0.35
	t>8"	0.31	0.33	0.35
Minnesota máximo	*H.A.	0.90	0.90	1.20
Minnesota máximo	*P.A.	0.98	0.98	1.30
P	máximo	0.025	0.025	0.025
S	máximo	0.025	0.025	0.025
Si	*H.A.	0.15–0.40	0.15–0.40	0.15–0.40
Si	*P.A.	0.13–0.45	0.13–0.45	0.13–0.45

Propiedades mecánicas

ASTM A515	T.S. MPa* [ksi]	Y.S. MPa* [ksi]	EL. 8" mín. %*	EL. 2" mín. %*
Grado 60	415–550 [60–80]	Mayor o igual a 220 [Mayor o igual a 32]	21	25
Grado 65	450–585 [65–85]	Mayor o igual a 240 [Mayor o igual a 35]	19	23
Grado 70	485–620 [70–90]	Mayor o igual a 260 [Mayor o igual a 38]	17	21

Aplicaciones típicas

Calderas de vapor
Recipientes a presión
Intercambiadores de calor
Tanques de almacenamiento a presión
Reactores petroquímicos
Equipos de procesos industriales

Servicios de procesamiento

Corte por llama CNC- Corte de precisión para componentes de recipientes a presión de gran tamaño.

Corte por plasma- Adecuado para placas de-espesor medio con bordes limpios.

Corte por láser- Procesamiento de alta-precisión para secciones de placa más delgadas.

biselado- Preparación del borde de soldadura según planos de fabricación.

Perforación- Mecanizado de agujeros para bridas y conexiones estructurales.

Fresado y mecanizado- Mecanizado de precisión de dimensiones críticas.

Nivelación de placas- Mejora la planitud antes de la fabricación.

Granallado y pintura base- Preparación de la superficie para protección contra la corrosión durante el transporte.

Seguro de calidad

Proceso de inspección

Verificación de la composición química de la materia prima.
Inspección de trazabilidad del proceso siderúrgico
Inspección de dimensiones de placa
Medición de tolerancia de espesor
Inspección de defectos superficiales
Pruebas de resistencia a la tracción
Pruebas de límite elástico
Prueba de elongación
Pruebas de impacto (cuando se especifique)
Pruebas ultrasónicas (UT)
Pruebas de dureza (bajo pedido)
Verificación del certificado de prueba de fábrica (MTC) antes del envío

A515/A515M Standard Specification for Pressure Vessel Plates, Carbon Steel, for Intermediate- and Higher-Temperature Service

Certificaciones

Proceso de dar un título	Significado
Norma ISO 9001:2000	Sistema de Gestión de Calidad
ISO 14001:2004	Sistema de Gestión Ambiental
ES 10204 3.1	Certificado de inspección de materiales emitido por el fabricante.
ES 10204 3.2	Certificado de inspección presenciada por terceros-
DEP 2014/68/UE	Cumplimiento de la directiva de equipos a presión para el mercado europeo
ASTM A515/ASME SA515	Norma de fabricación de placas para recipientes a presión.

China pressure vessel steel manufacturer

China pressure vessel plate Manufacturers

China pressure vessel steel Distributors

China boiler quality plates Distributors

High Temperature Pressure Vessels Steel Plate

China pressure vessel quality steel Distributors

Embalaje y envío

Embalaje de exportación– Placas de acero empaquetadas con correas de acero y marcadas con el número de calor y etiquetas de especificaciones.

Protección contra el óxido– Superficie desnuda, aceite antioxidante-o imprimación de taller disponible a pedido.

Método de carga– Cargado mediante grúa con eslingas de nailon para evitar daños en los bordes.

Método de envío– Contenedor, buque granelero, buque fraccionado o flat rack según dimensiones de la placa.

Preguntas frecuentes

P: ¿Cómo se compara ASTM A515 con ASTM A516?

R: ASTM A515 está diseñado para servicio de recipientes a presión de temperatura-intermedia y elevada, mientras que ASTM A516 generalmente se selecciona para aplicaciones de temperatura moderada y baja.

P: ¿Se pueden organizar inspecciones de terceros-antes del envío?

R: Sí. SGS, BV, TÜV, LR, DNV, ABS y otras agencias de inspección designadas se pueden organizar previa solicitud.

P: ¿Se pueden cargar diferentes grados y tamaños en un contenedor?

R: Sí. Se encuentra disponible la carga mixta de diferentes grados, dimensiones y placas procesadas para optimizar los costos de flete.

P: ¿Qué Incoterms apoya?

R: EXW, FOB, CFR, CIF, CPT, CIP, DAP, DDP y otros Incoterms negociados.

P: ¿Desde qué puertos realiza envíos habituales?

R: Los principales puertos de exportación incluyen Qingdao, Tianjin y Shanghai, según la ubicación de producción y el cronograma del buque.

P: ¿Tienen existencias de placas ASTM A515?

R: Sí. Los espesores comunes y los tamaños de placas estándar normalmente están disponibles para envío inmediato, sujeto al inventario.

P: ¿Qué equivalentes de materiales están disponibles para ASTM A515?

R: Los equivalentes comunes incluyen ASME SA515, mientras que se puede recomendar la selección de materiales equivalentes para los estándares EN, JIS o GB de acuerdo con las especificaciones del proyecto.
